براغي ذاتية اللولب للمعادن: قائمة فحص لثقب الدليل والتجميع التجريبي

لم يتم تحديد قطر وطول براغي التثقيب الذاتي المعدنية بشكل كامل. قبل وضع طلب إنتاج، يحتاج المشتري إلى معرفة ما إذا كانت البراغي المقترحة والثقوب المجهزة والألواح وعملية التركيب تعمل معًا.

هذا مهم بشكل خاص عندما يكون من الصعب دفع العينة، أو يدور المسمار قبل تثبيت الجزء، أو يقترح موردان مقاسات مختلفة لثقوب التوجيه. الخطوة التالية هي تحديد الافتراضات لكل اقتراح واختبار التركيبة المقترحة في ظل ظروف متفق عليها.

يمكن أن تساعد هذه القائمة فرق المشتريات والهندسة والجودة في إعداد معلومات تطبيقية مفصلة، ومقارنة توصيات الموردين، وتوثيق التجميع التجريبي قبل الموافقة على التوريد بالجملة.

ابدأ من الوصلة وتأكد من نوع المسمار

عند السؤال عن كيفية استخدام براغي التثقيب الذاتي المعدنية، ابدأ بالوصلة التي يجب إنشاؤها.

صف الأجزاء التي يتم توصيلها، والأجزاء التي ستستقبل الخيوط، وكيفية تجميع الوصلة. الرسومات أو المقاطع العرضية أكثر فائدة من الأوصاف مثل "الألواح المعدنية".

تأكد من طريقة الشد المتوقعة للبراغي. براغي الحفر الذاتي لها طرف حفر مصمم لحفر ثقوب في الركائز المناسبة. اسم "الهجوم الذاتي" يصف القدرة على إنشاء خيوط متزاوجة؛ وهو في حد ذاته لا يمكن أن يضمن أن المسمار سيحفر عبر المعدن المقترح.

لتطبيقات الثقوب المجهزة، يُطلب من الموردين تحديد ما إذا كانت البراغي المقترحة تشكل أو تقطع الخيوط المتزاوجة وتقديم إرشادات التطبيق المقابلة. لا تنقل توصيات الثقوب بين تصميمات البراغي المختلفة لمجرد أن الأقطار الاسمية للبراغي متطابقة.

سؤال المشتري: "ما هو تصميم المسمار المحدد الذي توصي به، وما نوع تجهيز الثقب الذي نحتاجه لمادتنا وسماكتنا؟"

زود الموردين بالظروف الكامنة وراء اختياراتهم

قبل طلب اقتراحات لثقوب توجيه براغي التثقيب الذاتي، يرجى استخدام قائمة المراجعة التالية.

ضع علامة على المعلومات المفقودة على أنها غير معروفة. إذا كانت درجة المادة المستقبلة أو نوع المسمار غير مؤكد، يرجى إبقاء الاختيار مفتوحًا حتى يقوم المراجع الفني المسؤول بحله.

بالنسبة للوصلات التي يجب فتحها أثناء الصيانة، يجب أن يتضمن الإحاطة شروط التفكيك وإعادة التركيب اللازمة. لا تفترض أن التركيب الأولي الناجح يثبت قابلية التطبيق لوصول الخدمة المتكرر.

اطلب تقديم توصيات لثقوب التوجيه المتعلقة بالتطبيقات المحددة

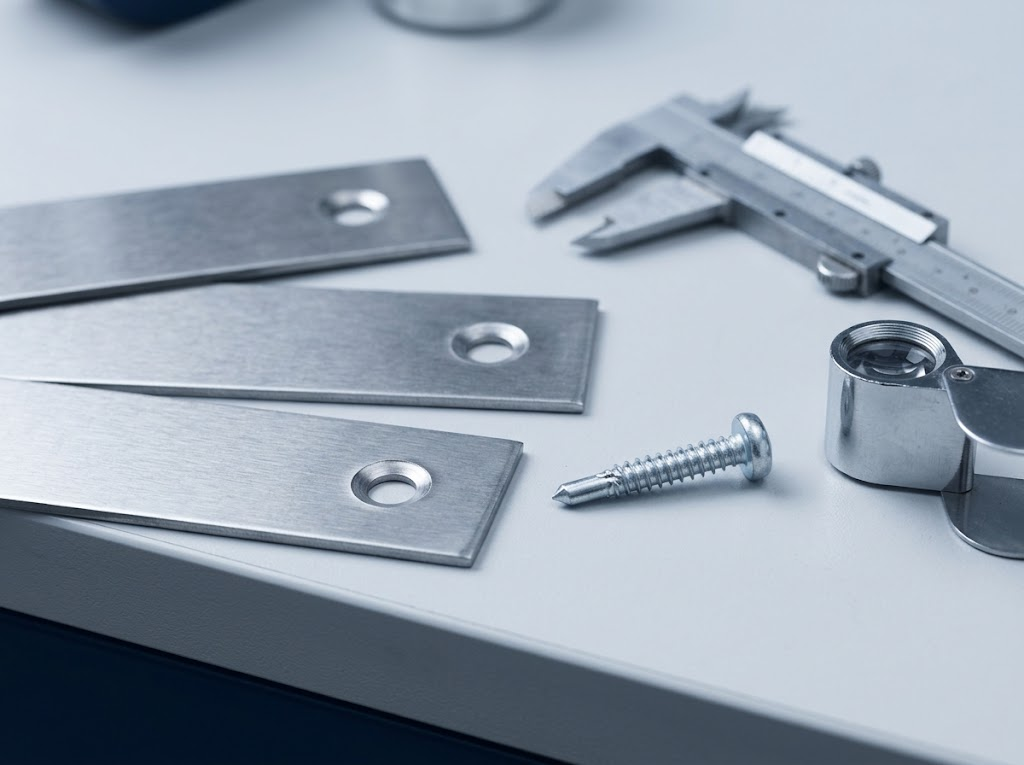

يمكن استخدام مخطط ثقب توجيه براغي التثقيب الذاتي كمرجع، لكن القضية المهمة هي ما إذا كانت ظروفه تتطابق مع وصلتك.

موارد التصميم المحددة للمصنع تشرح لماذا التفاصيل مهمة. يأخذ دليل تطبيق EJOT's SHEETTracs في الاعتبار المادة المتصلة وسماكة اللوح عند تحديد قطر الثقب المسبق، ويأخذ في الاعتبار حالة سطح المسمار في توصيات الشد الخاصة به. هذه الاقتراحات تنتمي إلى نظام التثبيت؛ ولا يمكن تبادل بيانات المنتج مع موردين آخرين.

يرجى التأكيد مع المورد المقترح:

• مشاريع البراغي المقترحة ومراجعات الرسومات التي سيتم تغطيتها.
• المادة المستقبلة المفترضة والسماكة.
• فتحة التشطيب الموصى بها والتفاوت.
• أي متطلبات لتجهيز الثقب أو التحكم في الحواف أو النتوءات.
• تعليمات التركيب وظروف التجربة.
• أي قيود تطبيق أو اختبارات إضافية مطلوبة.

حدد ما إذا كان الحجم المشار إليه هو حجم أداة أم حجم فتحة نهائي مقبول. سجل الأبعاد الفعلية المنتجة على أجزاء الاختبار.

إذا اقترح المورد استخدام أحجام مختلفة لثقوب التوجيه للمعدن، فيرجى شرح الاختلافات في تصميم المسمار وافتراضات التطبيق. قبل اختيار أحدها، يرجى تقديم خطة تثبيت شاملة.

اتفق على التجربة قبل تركيب العينة

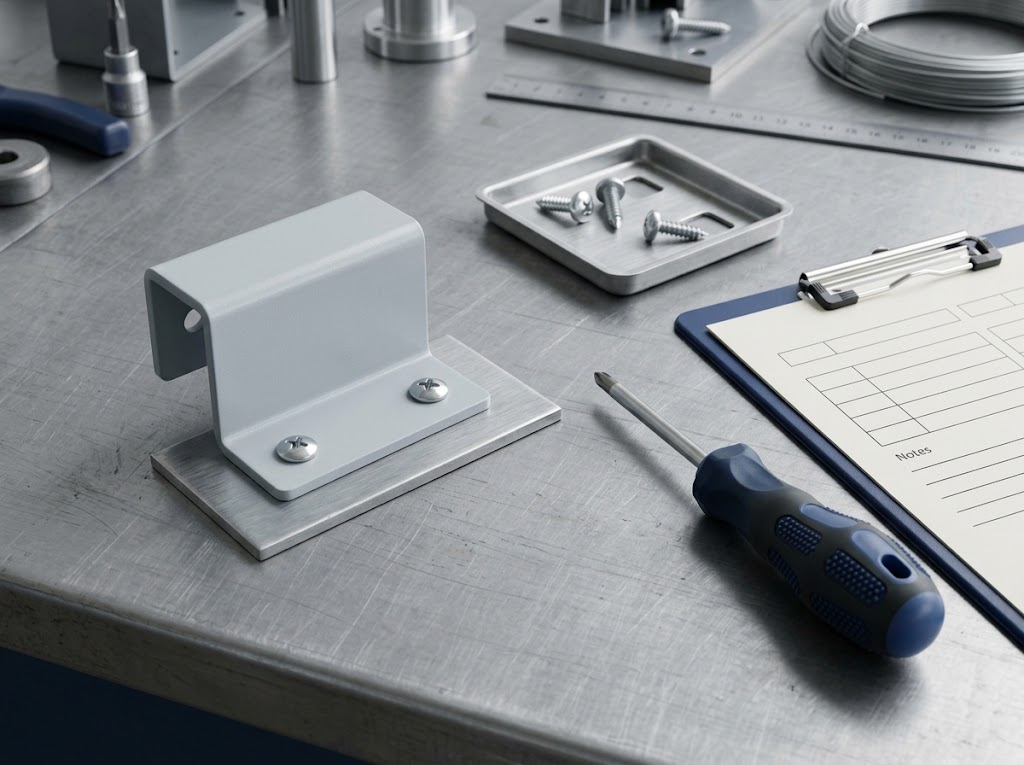

اعتبر التجميع التجريبي خطوة اختيار موثقة. الغرض هو فحص وتحديد مجموعة البراغي والوصلات وفقًا للمتطلبات المتفق عليها.

قبل الاختبار، توصل إلى اتفاق بشأن عدد العينات وعينات المواد وطرق التركيب ومعايير القبول والأفراد المسؤولين عن مراجعة النتائج. استخدم أجزاء إنتاج تمثيلية حيثما كان ذلك ممكنًا. إذا تم استخدام عينات بديلة، فسجل اختلافاتها عن المكونات المتوقعة.

ضع مرجع عينة المسمار وتحديد المواد وسجل تجهيز الثقب معًا. افصل تسجيل الأدوات وإعداداتها عن أي بيانات تركيب مقاسة؛ إعداد قرص منفصل ليس نتيجة قياس عزم الدوران.

استخدم سجل التجربة هذا:

إذا كانت قوة التركيب أو عزم الدوران أو مقاومة السحب أو مؤشرات أداء أخرى مهمة، فيرجى جعل المراجع الفني يحدد طريقة الاختبار وحدود القبول. مجرد الاعتماد على الجلوس البصري لا يمكن أن يحدد ما إذا كانت جميع متطلبات الخدمة قد تم استيفاؤها.

إذا علق المسمار أو دار، يرجى الاحتفاظ بالأدلة

التركيب الصعب لا يمكن أن يحدد أسبابه بنفسه. قبل أن يغير أي شخص المواصفات، يجب تسجيل الملاحظات المختلفة لمسمار لا يمكن وضعه في مكانه ومسمار يدور دون تثبيت الوصلة.

للتركيبات المتوقفة، سجل المكان الذي يتوقف فيه التقدم، وحالة الثقب، وتحديد المسمار، والمحاذاة، وإعدادات الأداة. احتفظ بالبراغي والأجزاء المتأثرة حيثما كان ذلك ممكنًا.

للبراغي الدوارة، سجل ما إذا كان رأس المسمار في مكانه، وما إذا كان الجزء مثبتًا، وأي ضرر مرئي للخيط أو الثقب. لا تعتقد أن تغيير طول المسمار أو زيادة إعدادات الأداة يمكن أن يحل المشكلة.

أرسل سجلات الاختبار والصور ومراجع العينات المحتجزة إلى الموردين. يرجى مطالبة الفاحص الفني بتحديد المقارنة التالية. عندما يكون ذلك ممكنًا، غيّر متغيرًا متفقًا عليه في كل مرة بحيث يمكن still تفسير النتائج.

إذا تم اقتراح تعديل حجم الثقب أو تصميم المسمار أو المعالجة السطحية أو طريقة التركيب، فيرجى تسجيل محتوى التعديل وتكرار الفحوصات ذات الصلة قبل الموافقة.

دمج ظروف التجربة المعتمدة في أمر الشراء

ستنتج تجربة مفيدة تركيبة معتمدة، وليس مجرد عينة موسومة بـ "نجح".

احتفظ بمواصفات المسمار والمواد المستقبلة ومتطلبات الثقب وظروف التركيب ونتائج الاختبار وسجلات الموافقة معًا. حدد الشروط التي يغطيها الاعتماد والتي لم يتم حلها بعد.

بالنسبة لبراغي التثقيب الذاتي بالجملة، استفسر عن كيفية تحديد البضائع الموردة بناءً على المشاريع المعتمدة ومراجع العينات. اتفق على كيفية التواصل ومراجعة تغييرات المنتج المقترحة.

مواءمة تفاصيل الأعمال مع الموافقات الفنية: كمية SKU، عدد التغليف، وحدة عرض السعر، وجهة التسليم، وتاريخ الوصول المطلوب. مقارنة الأسعار مفيدة فقط عندما يصف كلا العرضين المنتج المقبول ونفس أساس الشراء.

استعد للاستفسار التالي حول التطبيق

لمناقشة براغي التثقيب الذاتي للمكونات المعدنية، يرجى إرسال ScrewTrade:

• صورة أو فوتوغراف أو مقطع عرضي للوصلة.
• المادة المستقبلة والسماكة لكل طبقة.
• أحجام الثقوب الحالية أو المقترحة وطرق التجهيز.
• مواصفات المسمار أو المشروع المرجعي الذي تفكر فيه.
• عملية التركيب وأي ملاحظات تجريبية.
• الكمية المدرجة بواسطة SKU ومتطلبات التغليف ووجهة التسليم.

استفسر عن خيارات المنتج المتاحة التي تطابق التطبيق وما هي المعلومات الفنية المطلوبة قبل الموافقة التجريبية. تأكد من توفر المنتج والتوصيات والشروط التجارية للاستفسارات المحددة.

الخطوة التالية هي التوصل إلى إجماع حول مجموعة البراغي والثقوب قبل الموافقة على استخدام الإنتاج، للتقييم، وتسجيل ظروف الاختبار، وحل النتائج مع المراجع الفني المسؤول.
