الدليل الكامل لبراغي التسقيف المعدنية ذاتية الحفر: للتثبيت بين المعدن والمعدن، والمعدن والخشب، وألواح الساندويتش

لماذا لا ينبغي اختيار مثبتات الأسقف المعدنية بناءً على مقاس المسمار فقط

في المباني الفولاذية مسبقة الهندسة، والمستودعات، والأسقف التجارية، والهياكل الزراعية، تُعد مسامير الأسقف المعدنية أكثر من مجرد أدوات تثبيت عادية. فهي تؤثر بشكل مباشر على مقاومة نظام السقف للماء، ومقاومة الرياح، ومقاومة التآكل، وعمر الخدمة.

اليوم، يتجاوز المشترون السؤال عما إذا كان المسمار يمكنه اختراق اللوح. السؤال الأكثر أهمية هو ما إذا كان يمكنه الأداء بموثوقية مع ركيزة معينة، وشكل لوح محدد، وبيئة تركيب محددة. فالمدادات الفولاذية خفيفة القياس، والهياكل الفولاذية السميكة، والمدادات الخشبية، والألواح العازلة المركبة (الساندوتش بانل) تتطلب جميعها نقاط حفر مختلفة، وتصاميم سنون، وأطوال مسامير، وأنظمة إحكام غلق مختلفة. قد تسبب مسامير الحفر الذاتي غير الصحيحة سنوناً مجردة، أو تعشيقاً غير كافٍ، أو تشوهاً في اللوح، أو فشل حلقات EPDM، أو تسرباً طويل الأمد.

لهذا السبب، يجب على المشاريع أولاً التمييز بين مسامير المعدن-إلى-المعدن، ومسامير المعدن-إلى-الخشب، ومسامير الألواح العازلة (الساندوتش بانل)، ثم اختيار المقاس المناسب، والمادة، والطلاء، وتكوين الإحكام.

أساسيات مسامير الحفر الذاتي للأسقف المعدنية: التركيب والمصطلحات ومبدأ العمل

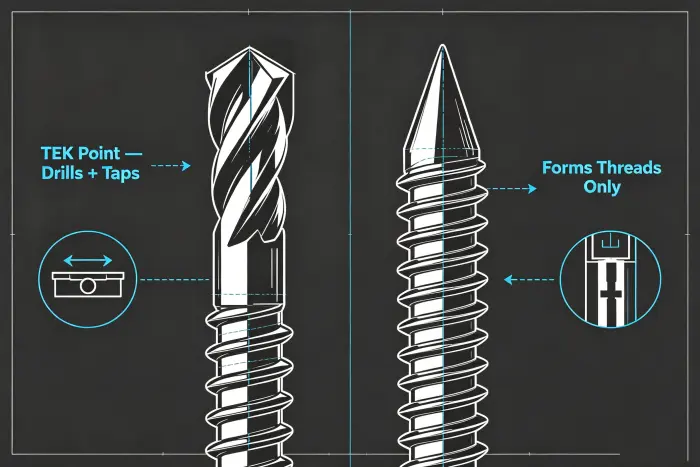

مسامير الحفر الذاتي، والتي تسمى أيضاً بشكل شائع مسامير TEK أو مسامير الحفر، لها نقطة على شكل مثقاب تسمح بالحفر، وقص السن، والتثبيت في عملية واحدة. تُستخدم على نطاق واسع للصفائح المعدنية، والمدادات الفولاذية، والهياكل الفولاذية، والتطبيقات التي لا يُفضل فيها الحفر المسبق.

بالمقارنة، مسامير قص السن الذاتي تشكل أو تقطع السنون أثناء التركيب، على الرغم من أن بعض الأنواع تتطلب ثقباً محفوراً مسبقاً. بالنسبة للصفائح المعدنية الرقيقة والتطبيقات المثقوبة مسبقاً، تظل مسامير الصفائح المعدنية، ومسامير تشكيل السن، ومسامير قطع السن خيارات تثبيت مهمة.

المكونات الرئيسية التي يجب مراعاتها تشمل:

• نقطة الحفر: تحدد قدرة المسمار على اختراق الفولاذ.
• أخاديد الحفر: تساعد في إزالة المواد أثناء الحفر.
• طول القبض (Grip length): يحدد ما إذا كان يمكن تثبيت المواد المتصلة بفعالية.
• الرأس المسدس بحلقة (Hex washer head)، الرأس ذو الحافة (Flange head)، الرأس المقبب (Pan head)، أو الرأس الغاطس (Countersunk head): تؤثر على نقل عزم الدوران، ومنطقة التحمل، والمظهر.
• حلقة EPDM الملتصقة: توفر إحكاماً طويل الأمد حول فتحات السقف.

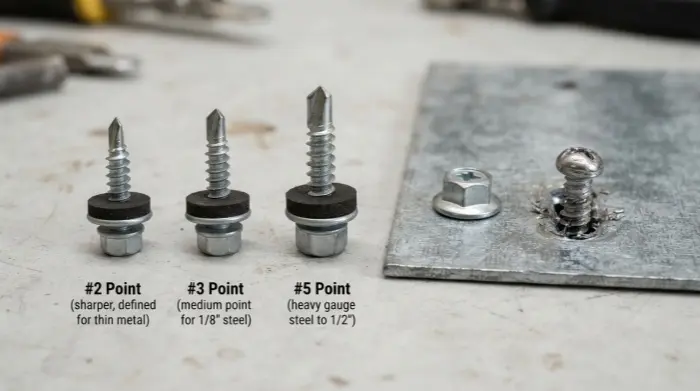

تختلف قدرة اختراق الفولاذ لـ مسامير الحفر الذاتي Tek 3 وTek 4 وTek 5 حسب الشركة المصنعة والمواصفات. يجب أن يعتمد الاختيار النهائي على سماكة الركيزة، وبيانات المنتج، والاختبارات الميدانية بدلاً من الاعتماد على تسمية TEK وحدها.

مسامير الأسقف من المعدن إلى المعدن: تثبيت الألواح المعدنية على الهياكل الفولاذية

مسامير الحفر الذاتي من المعدن إلى المعدن مصممة لتثبيت صفائح الأسقف المعدنية على المدادات الفولاذية، والهياكل الفولاذية خفيفة الوزن، والعوارض الفولاذية، وعناصر الدعم المعدنية. تُستخدم على نطاق واسع في المباني الصناعية، والمستودعات، والورش الفولاذية، وأنظمة الكسوة المعدنية.

الخطوة الأولى هي تأكيد سمك الركيزة الفولاذية. تتطلب المدادات الفولاذية الرقيقة حفراً سريعاً وتعشيقاً موثوقاً للسن، بينما تتطلب العناصر الفولاذية السميكة تقييماً دقيقاً لـ مسامير الحفر الذاتي للفولاذ السميك، ومسامير الحفر الذاتي للفولاذ الإنشائي، ومسامير الحفر الذاتي Tek 5.

مسامير الحفر الذاتي ذات الرأس السداسي من ScrewTrade مناسبة للتثبيت المباشر في الصفائح الفولاذية الرقيقة، والهياكل الفولاذية خفيفة القياس، والتجهيزات المعدنية. عند اختيار المسمار، تأكد من أن:

1. نقطة الحفر مناسبة لسمك الفولاذ المستهدف.
2. تصميم السن يوفر تعشيقاً كافياً.
3. طول المسمار يغطي لوح السقف، والحلقة، والركيزة دون أن يكون طويلاً بشكل غير ضروري.
4. مسامير الأسقف من المعدن إلى المعدن المختارة تتضمن مكونات إحكام مناسبة حيثما تكون مقاومة الماء مطلوبة.
5. يتم التحقق من متطلبات قوة السحب (Pull-out)، وقوة القص (Shear)، وأحمال الرياح للمشاريع الحرجة.

بالنسبة لـ مسامير الفولاذ خفيف القياس، فإن منع تشوه اللوح بسبب الإفراط في الربط مهم بشكل خاص. بالنسبة للهياكل الفولاذية السميكة، يجب التحقق من أداء الحفر وكفاءة التركيب قبل التركيب بالجملة.

مسامير الأسقف من المعدن إلى الخشب: تثبيت الألواح المعدنية على المدادات الخشبية

مسامير المعدن إلى الخشب تُستخدم لتثبيت صفائح الأسقف المعدنية، وألواح الجدران، والوميض (Flashing)، ومكونات القص (Trim) على المدادات الخشبية، والهياكل الخشبية، والركائز الخشبية. يختلف منطق اختيارها عن تثبيت الفولاذ لأن كثافة الخشب، ومحتوى الرطوبة، واتجاه الألياف، وخطر الانقسام تؤثر جميعها على أداء التوصيل.

مسامير الأسقف من المعدن إلى الخشب تتطلب تصميماً للسن مناسباً للتعشيق في الخشب وعمق اختراق كافٍ في الركيزة الخشبية. في التطبيقات التي يجب أن يمر فيها المسمار عبر المعدن أولاً ثم يتعشق مع الخشب، يمكن أن تساعد مسامير الحفر الذاتي ذات الأجنحة (Winged self-drilling screws) في منع التعشيق المبكر للسن بين الصفيحة المعدنية والخشب.

عند اختيار هذه المسامير، ضع في اعتبارك سمك اللوح المعدني، وسمك الخشب الفعلي، وتعشيق السن المطلوب في الخشب، وما إذا كان إحكام EPDM مطلوباً. لا ينبغي استخدام مسامير الصفائح المعدنية القياسية تلقائياً لتثبيت المعدن بالخشب، حيث أن السن أو الطول غير المناسبين يمكن أن يؤديا إلى ألواح فضفاضة تحت أحمال الرياح، والحركة الحرارية، والاهتزاز.

مسامير الألواح العازلة (الساندوتش بانل): تثبيت ألواح الأسقف والجدران المعزولة

مسامير الألواح العازلة (الساندوتش بانل) تُستخدم لتركيب ألواح الأسقف والجدران المعزولة. نظراً لأن الألواح العازلة تشتمل عادةً على وجه خارجي معدني، ولب عازل، ووجه داخلي معدني، وركيزة هيكلية، فإن متطلبات طول المسمار والإحكام تكون أكثر صرامة من تلك الخاصة بألواح الأسقف القياسية.

عند اختيار مسامير الحفر الذاتي للألواح العازلة (الساندوتش بانل)، يجب أن يأخذ طول المسمار في الاعتبار السمك الكلي للوح، وخلوص التركيب، وسمك الحلقة، وتعشيق السن المطلوب في الركيزة. اختيار مسمار بناءً على سمك اللوح الخارجي فقط يمكن أن يؤدي إلى تعشيق غير كافٍ في الركيزة. المسمار الطويل جداً قد يؤثر على المظهر الداخلي أو يخلق مخاوف غير ضرورية تتعلق بالجسر الحراري (Thermal bridge).

لمشاريع الألواح العازلة، تأكد من:

• ما إذا كانت الركيزة من الفولاذ، أو الخشب، أو مادة أخرى؛
• ما إذا كان طول المسمار يتطابق مع السمك الكلي للوح؛
• ما إذا كانت هناك حاجة إلى مسامير ألواح عازلة (ساندوتش بانل) طويلة الطول؛
• ما إذا كانت حلقة EPDM يمكنها إحكام غلق الفتحة بفعالية؛
• ما إذا كان عزم التركيب قد يشوه وجه اللوح أو يتلف اللب العازل.

الإحكام المقاوم للماء: مطابقة حلقات EPDM مع مسامير الأسقف

بالنسبة لأنظمة الأسقف، مسامير الأسقف المزودة بحلقات EPDM تفعل أكثر من مجرد تثبيت الألواح في مكانها. حلقة EPDM الملتصقة الخاصة بها تغلق نقطة الاختراق وتساعد في منع دخول الماء إلى نظام السقف.

يجب أن توفر حلقة EPDM عالية الجودة مقاومة للعوامل الجوية، والأوزون، وتغيرات درجة الحرارة، وفقدان المرونة على المدى الطويل. يمكن أن يترك الربط غير الكافي مساراً للماء حول المسمار، بينما يمكن أن يؤدي الإفراط في الربط إلى تشوه الحلقة أو انقسامها أو شيخوختها المبكرة. حالة التركيب الصحيحة هي حلقة مضغوطة بشكل موحد تلامس سطح اللوح دون فجوات مرئية أو تشويه مفرط.

للحصول على شرح مفصل لوظيفة الإحكام، راجع مقال ScrewTrade: حلقة EPDM في مسامير الأسقف: لماذا هي أكثر أهمية مما تعتقد.

مقاومة التآكل: الطلاءات، الفولاذ المقاوم للصدأ، والمسامير ثنائية المعدن (Bi-Metal)

يعتمد خطر التآكل بشكل كبير على بيئة التركيب. يمكن أن تتطلب المواقع الخارجية القياسية، والمناطق الساحلية، والمواقع الرطبة، والمنشآت الكيميائية، والمباني الزراعية مواد تثبيت ومعالجات سطحية مختلفة جداً.

تشمل الخيارات الشائعة الطلاء بالزنك، مسامير الأسقف Ruspert، وطلاءات Dacromet، والفولاذ المقاوم للصدأ، ومسامير الحفر الذاتي ثنائية المعدن (Bi-Metal). يجمع التركيب ثنائي المعدن عادةً بين جسم من الفولاذ المقاوم للصدأ ونقطة حفر من الفولاذ الكربوني المقوى، مما يوازن بين مقاومة التآكل وأداء الحفر المباشر في الفولاذ.

بالنسبة للأسقف الخارجية، والكسوة الجدارية، وقنوات التهوية، والهياكل الفولاذية الخفيفة، يمكن للمشترين مراجعة مسامير الحفر الذاتي ذات الرأس المسدس الحلقي من الفولاذ المقاوم للصدأ 304 من ScrewTrade. عند اختيار مسامير الأسقف المقاومة للتآكل، ضع في اعتبارك التعرض البيئي، وعمر السقف المتوقع، ومادة اللوح، وتكلفة الصيانة بدلاً من سعر الشراء الأولي فقط.

التوصيلات الخاصة للسقف: التداخلات الجانبية (Side Laps)، والتداخلات (Overlaps)، وقص المعادن (Metal Trim)

بالإضافة إلى نقاط التثبيت الرئيسية، تشتمل أنظمة الأسقف المعدنية غالباً على تداخلات جانبية، ووميض (Flashing)، وقص (Trim)، وتفاصيل الحواف، وتداخلات الألواح. تستخدم هذه المناطق عادةً مسامير التداخل الجانبي (Side lap screws)، أو مسامير التداخل الجانبي للسطح المعدني (Metal deck sidelap screws)، أو مسامير الخياطة (Stitching screws).

مسامير التداخل الجانبي (Side lap screws) تُستخدم بشكل أساسي لتوصيل الصفائح المعدنية المتجاورة جانبياً. مسامير الخياطة (Stitching screws) تُستخدم بشكل شائع لوصلات التراكب (Lap joints)، والوميض (Flashing)، والقص (Trim)، والتوصيلات المعدنية-إلى-المعدنية الرقيقة. قد يختلف طولها، وشكل رأسها، ونقطة حفرها، وتباعدها، لذا لا ينبغي التعامل معها على أنها قابلة للتبديل.

على الرغم من أن هذه المثبتات غالباً ما تكون أصغر من مسامير الأسقف الرئيسية، إلا أنها تؤثر بشكل كبير على محاذاة الألواح، ومقاومة الرياح، وإحكام الطقس عند حواف السقف والتداخلات. للحصول على إرشادات أوسع حول التركيب والأداء، راجع مثبتات الأسقف المعدنية: الاختيار، التركيب، والأداء.

كيفية اختيار مسامير الحفر الذاتي للأسقف المعدنية حسب ظروف المشروع

عند اختيار المنتجات المتعلقة بـ سمك الفولاذ لمسامير الحفر الذاتي، استخدم العملية التالية:

1. تأكيد نوع التوصيل: معدن-إلى-معدن، معدن-إلى-خشب، أو لوح عازل (ساندوتش بانل).
2. تأكيد مادة الركيزة والسمك الفعلي.
3. اختيار نقطة الحفر المناسبة ونوع مسمار TEK.
4. اختيار شكل الرأس، والقطر، والطول بناءً على شكل اللوح ومتطلبات التحميل.
5. اختيار منتجات حلقة EPDM المناسبة لمقاومة الماء.
6. اختيار الطلاء، أو الفولاذ المقاوم للصدأ، أو مسامير الحفر الذاتي ثنائية المعدن (Bi-Metal) حسب البيئة.
7. إجراء اختبارات السحب (Pull-out)، وعزم الدوران، والحفر، والإحكام للتطبيقات ذات الرياح العالية، والفولاذ السميك، أو التطبيقات الحرجة.

يمكن مراجعة مجموعة منتجات ScrewTrade الكاملة قبل مطابقة المنتجات مع الرسومات والمواصفات والتطبيقات المستهدفة.

ممارسات التركيب لتحسين أداء مقاومة الماء وقوة السحب (Pull-Out)

حتى مسامير المعدن-إلى-المعدن أو مسامير المعدن-إلى-الخشب المختارة بشكل صحيح يمكن أن تفشل إذا تم تركيبها بشكل غير صحيح. يجب أن تدخل المسامير اللوح بالزاوية الصحيحة، وبالسرعة وعزم الدوران المناسبين. تجنب الاستمرار في ربط المسمار بعد وصوله بالفعل إلى وضع الجلوس الصحيح.

بعد التركيب، تحقق من أن:

• المسامير متعامدة على سطح اللوح؛
• حلقات EPDM مضغوطة بشكل متساوٍ؛
• المسامير ليست مجردة (Stripped) أو مائلة أو مثبتة في ثقوب كبيرة جداً؛
• صفائح السقف ليست منبعجة بسبب الإفراط في الربط؛
• مسامير التداخل الجانبي (Side lap screws) تتبع تباعد التركيب المحدد؛
• رؤوس المسامير المطابقة للون تبقى متسقة مع لوح السقف.

للحصول على إرشادات إضافية حول كيفية تأثير مثبتات الأسقف على سلامة المبنى، والمتانة، وكفاءة التركيب، اقرأ كيف تعمل مسامير الأسقف الحديثة على تحسين سلامة المبنى، ومتانته، وكفاءة تركيبه.

الأسباب الشائعة لفشل مسمار السقف المعدني

تشمل المشكلات الشائعة نقاط الحفر التي لا تستطيع اختراق الركيزة الفولاذية، والسنون المجردة، والتعشيق غير الكافي، وإحكام الحلقة غير المكتمل، وتآكل السطح. لحل هذه المشكلات، تأكد أولاً من أن مسامير الحفر الذاتي للفولاذ السميك مناسبة لسمك الركيزة الفعلي. ثم راجع طول المسمار، ونوع نقطة الحفر، وأدوات التركيب، وإعدادات عزم الدوران.

إذا حدث تسرب محلي في السقف، افحص حالة مسامير الأسقف المزودة بحلقات EPDM، وضغط الحلقة، وزاوية المسمار، وتشوه اللوح، والتثبيت في مناطق التداخل. إذا تم العثور على تآكل، أعد تقييم ما إذا كانت مسامير الأسقف المقاومة للتآكل المختارة مناسبة لظروف التعرض للمشروع.

الأسئلة المتداولة

هل يمكن استخدام مسامير المعدن-إلى-المعدن ومسامير المعدن-إلى-الخشب بالتبادل؟

لا. مسامير المعدن-إلى-المعدن ومسامير المعدن-إلى-الخشب لها متطلبات مختلفة لنقطة الحفر، والسن، والطول. يجب اختيارها وفقاً للركيزة الفعلية.

كيف أختار بين Tek 3 و Tek 5؟

يجب أن يعتمد الاختيار على سمك الفولاذ للركيزة، والبيانات الفنية للمنتج، والاختبارات الميدانية. يتم اختيار مسامير الحفر الذاتي Tek 5 بشكل عام حيث تكون سعة الحفر الأكبر مطلوبة، ولكن يجب أن يتبع نطاق التطبيق الدقيق مواصفات الشركة المصنعة.

كيف يجب حساب طول مسمار اللوح العازل (الساندوتش بانل)؟

يجب أن تمر مسامير الألواح العازلة (الساندوتش بانل) عبر سمك اللوح الكامل وتحقق تعشيقاً كافياً في الركيزة مع السماح بوجود حلقة EPDM وخلوص التركيب.

ما هي مسامير الأسقف المناسبة للمشاريع الساحلية؟

ضع في اعتبارك الفولاذ المقاوم للصدأ، أو مسامير الحفر الذاتي ثنائية المعدن (Bi-Metal)، أو مسامير الأسقف Ruspert ذات المستوى المناسب من مقاومة التآكل. يجب أن يأخذ الاختيار النهائي في الاعتبار أيضاً مادة لوح السقف والظروف البيئية المحلية.

الخلاصة: اختر مثبتات الأسقف حسب ظروف التطبيق

لا يتم تحقيق توصيل سقف معدني موثوق باختيار مسمار بمفرده. إنه يتطلب مسامير حفر ذاتي، ونقاط حفر، وسنون، وحلقات EPDM، وطلاءات واقية، وظروف ركيزة لتعمل كنظام تثبيت متكامل متوافق.

سواء كان المشروع يتطلب مسامير أسقف من المعدن-إلى-المعدن، أو مسامير أسقف من المعدن-إلى-الخشب، أو مسامير ألواح عازلة (ساندوتش بانل)، أو مسامير خياطة (Stitching screws)، أو مسامير حفر ذاتي ثنائية المعدن (Bi-Metal) شديدة المقاومة للتآكل، يجب أن يعتمد الاختيار على ظروف التركيب الفعلية.

لمطابقة المنتجات بناءً على الرسومات، وسمك الفولاذ، ونوع لوح السقف، ومتطلبات الطلاء، واحتياجات التغليف، أرسل متطلبات المشروع من خلال اتصل بـ ScrewTrade.
